デスケーリングノズル

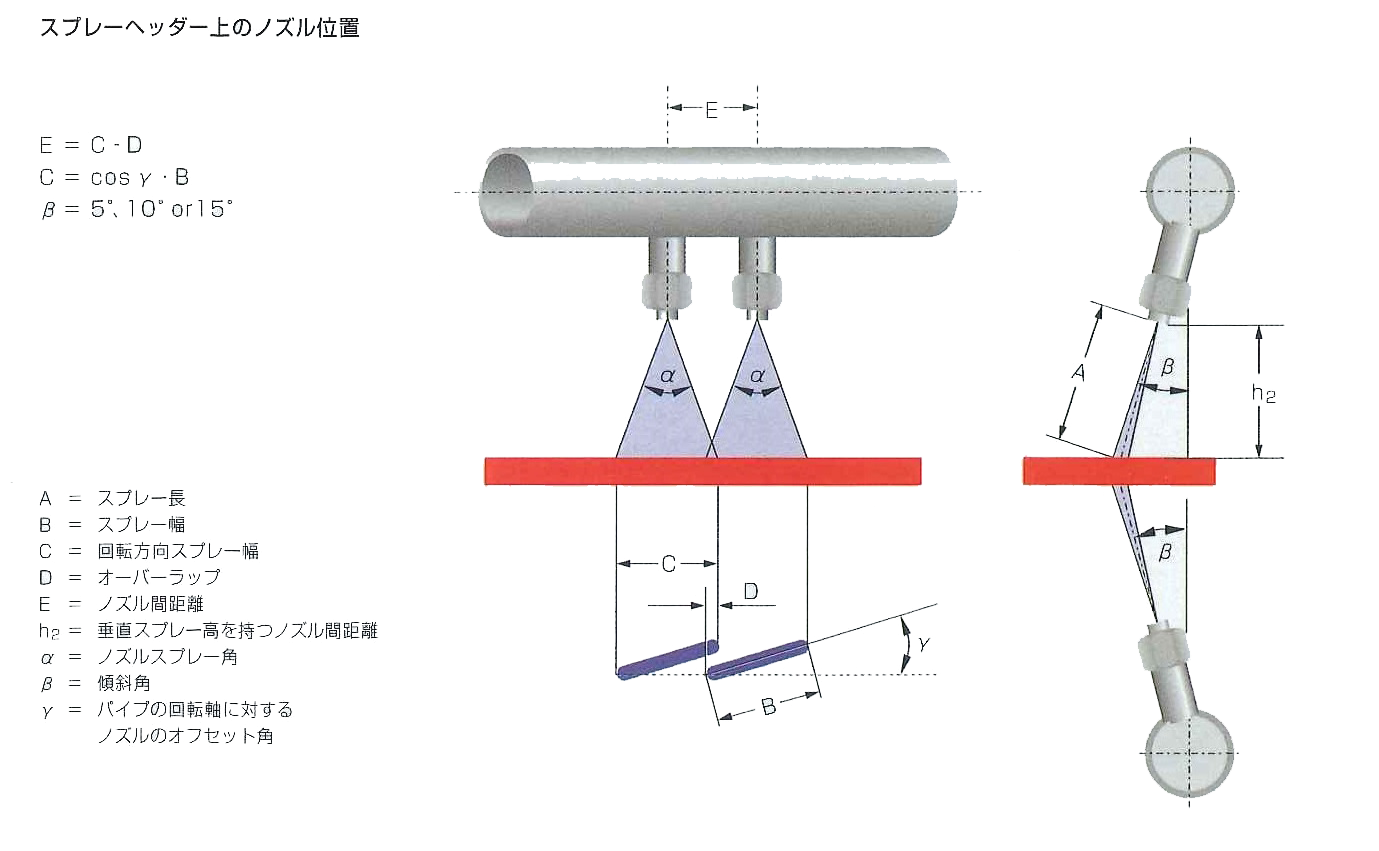

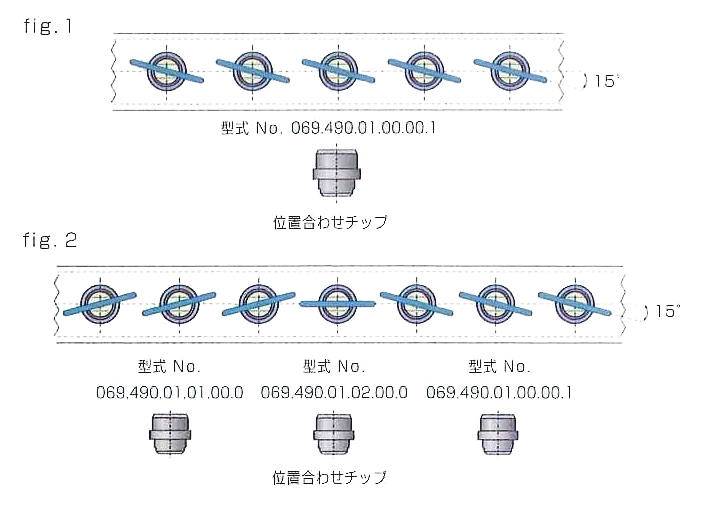

１．全てのノズルが一方向にオフセットされています。（図１）
２．全てのノズルが最も近い外側の縁に向かってオフセットされていて、スプレーはストリップの中心から
　外側に向かうようになっています。
　これによって、排水が良くなり、ストリップのガイドがより簡単になります（図２）。

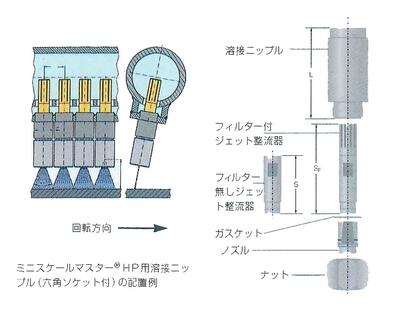

ノズルチップを正しく位置合わせる（15°オフセットー図１、2）ために、ニップル溶接用ニップルは、そのチップの平坦部がヘッダーの縦軸に平行になるようにスプレーヘッダーに位置するようにしなければなりません。 レヒラー社は、自社の位置合わせ用チップを用いて位置合わせをすることを推奨しております（図1、2、4）。
これによって溶接中にニップルを適切に位置付けることができます。

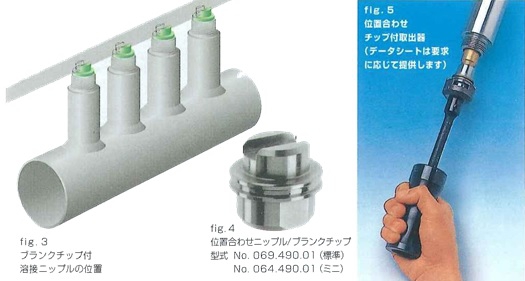

下図3に示すように、位置合わせ用チップは基部に挿入されています。
また、ストリップの縁は各ニップルを容易に位置付けると共に、溶接するために使用されます。

デスケーリングヘッダーが配置されている所では、ノズルに手が届く事が困難な場合がしばしばあります。
特に、片手しかノズルに届かない圧延機の下部にノズルが位置している場合などです。

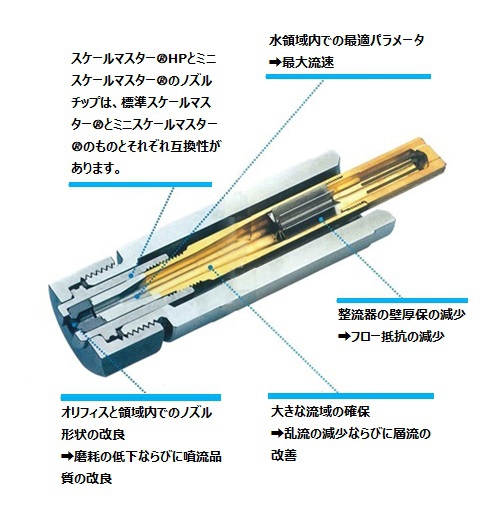

新スケールマスター®ノズルは、設置前にほとんどの組立てをすることによって、そのような場所にも簡単に組み立てることができるようになっています。
チップと、整流器と、ストレーナーとを１つのユニットに組み込みます。
次いで、この組立ユニットを基部に挿入し、そして平坦部が更に挿入してキャップのねじとかみ合うことができるように位置合わせができるまで回転します。
この位置合わせが完了してはじめて、ネジが締めがうまく行くようになっています。
キャップ締め付けトルクは、チップのダメージを防ぐ為に、それぞれ、250Nm（標準型スケールマスター®） または 200Nm（ミニスケールマスター®）未満として下さい。

15°のオフセット角は各ノズルチップの中で設定されてます。
その結果、ノズルチップを間違って組み立てることはまずありません。
一旦キャップを締めると、ノズルは適切な位置になります。

位置合わせチップ（図1、2、4）は、特定のノズル位置をふさぐ為の模擬チップとしてまたはスプレーヘッダー全体の圧力テストの為に使用することもできます。

流速制限
流速は、水流中では5m/s、デスケーリングヘッダー内では1m/s未満と致します。

ノズル制御
ノズルは磨耗します。水と作動環境の両方の状態がノズルの寿命に影響します。したがって、定期的なノズル検査プログラムを確立して、常時ノズルの適切な性能を確保するように心掛けて下さい。このような点検スケジュールは装置毎に設定しなければなりません。水中の固定含有物のような要素によっても、ノズル磨耗率は著しく変化します。
