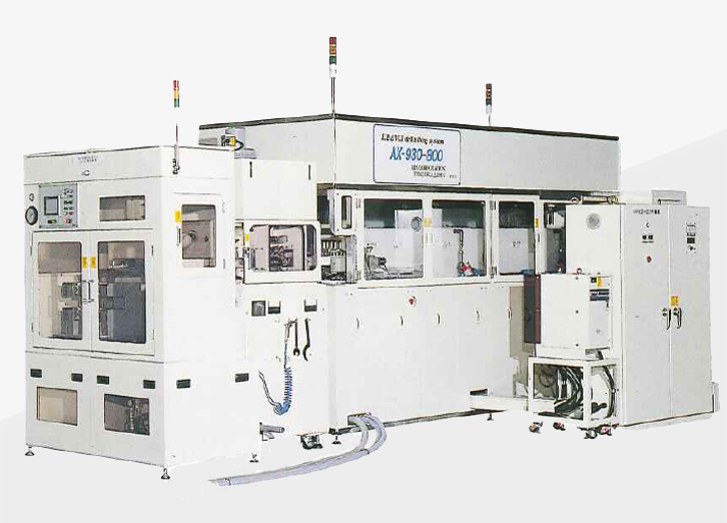

電解前処理付き ウォータージェット 樹脂バリ取り装置 AX-930
洗浄装置／乾燥装置／ノズル

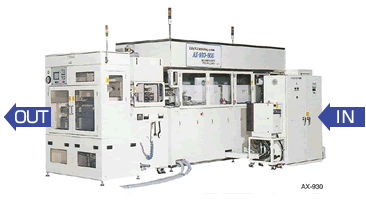

ＡＸ－９３０は、リードフレームの樹脂バリ取りを電解及び高圧ウォータージェットを用いて連続自動で行う装置です。
人手にて、リードフレームを収納したマガジンをローダーとアンローダーへセットするフルオートタイプとリードフレームを直接本機へ投入するセミオートタイプの２機種を準備しております。
自動運転スタートにより、ローダーマガジンより、リードフレームを1枚ずつ取り出し、移載ユニットにて整列部にリードフレームを整列させ、電解、水洗、水切り、フレーム移動、表面バリ取り、裏面バリ取り、乾燥工程を経て、アンローダー部のマガジンへと収納します。
セミオートタイプは人手にてフレームを投入し同一工程にて処理後、トレイに収納となります。
対象ワーク：LED DiP、SOP、TSOP、QFP、パワーディスクリート
特長
- 電解＋バリ取りが全自動で省人化に優れています。
- 電解処理を行うので、安定したバリ取り加工が可能です。
- 欲中での接極を行うために安定した電解処理が可能です。
- リードフレームの移載にはラックを用いないため（ラックレス）安定した稼働が可能です。
- 多品種のリードフレームに対応可能です。
概要

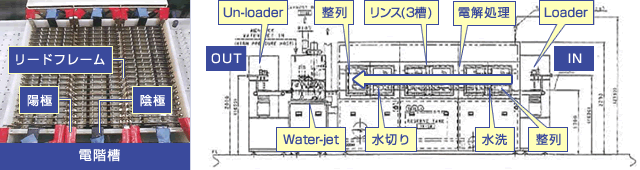

ローダーマガジンより、リードフレームを１枚ずつ取り出し、移載ユニットにて整列部にリードフレームを整列させ、電解、水洗、水切り、フレーム移動、表面バリ取り、裏面バリ取りを経て、アンローダー部マガジンへ収納されます。

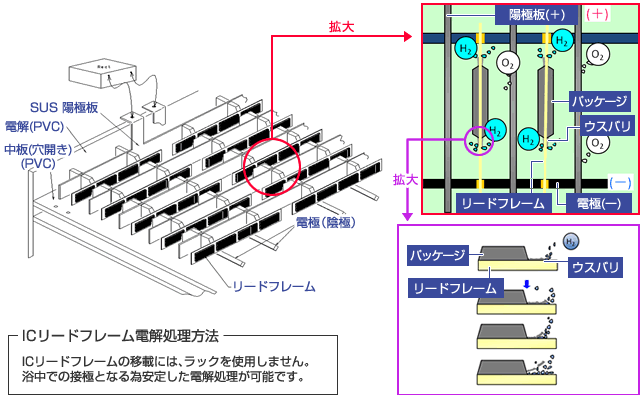

◎電解部分について
