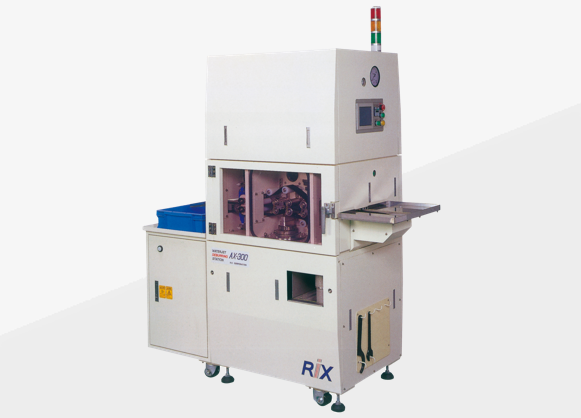

ウォータージェット 樹脂バリ取り装置 AX-300
洗浄装置／乾燥装置／ノズル
対象ワーク：LED DiP、SOP、TSOP、QFP、パワーディスクリート
ＩＣリードフレームをベルトコンベアで上下より挟み込む搬送方式としたことにより、薄物ＩＣリードフレームを確実に搬送出きます。ベルト搬送とした事により、寸法が違うリードフレームを段取り替え無しにバリ取り加工が行えます。
特長
■薄ものリードフレームに対応

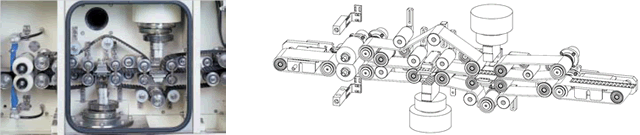

上下の駆動コンベアベルトにリードフレームを挟み込み搬送を行うため、従来のローラー
搬送方式に比べより安定した搬送が可能となりました。
■１ライン、２ラインタイプ有り
生産性を考慮した２ラインタイプも準備しております。
■操作部にはタッチパネルを採用
異常検知の設定値変更や高圧ポンプの省エネタイマー設定、異常内容の詳細及び
トラブルシューティングの確認など様々な操作設定のカスタマイズ機能を有しています。
■新開発のノズルヘッドの採用でより均一なウォータージェットをバリに作用させることが
可能です。
■搬送部は片持ち支持構造のため、メンテナンスが行いやすくなっています。

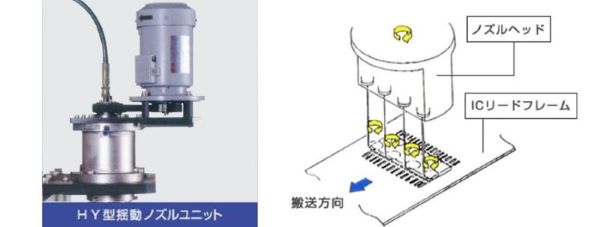

◎リックス独自のHY型揺動ノズル
◎揺動ノズルの特徴
-
扇形ノズルは中心部の圧力が強く、端の圧力が弱くなり、均一な圧力でバリ取りができないのに対し、リックス製揺動ノズルは均一な圧力でバリ取りを行うことができます。結果的にバリ取り品質を安定させることができます。
