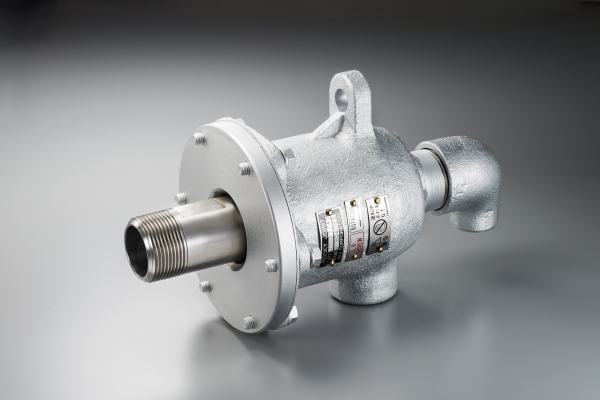

製紙業界向け V型
ロータリージョイント（回転継手）
コンセプト
ロータリージョイントV型は、主に製紙業界向けに開発され蒸気に強いドライベアリング（ガイドベアリング）を選定しており、完全無給油の材質を選定しているため、給油の必要もなく、焼き付け等もゼロのロータリージョイントです。

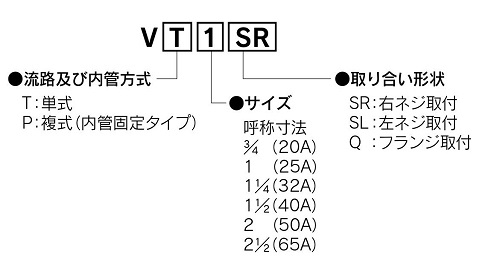

型式説明
特徴
- 蒸気対応： 蒸気に強いドライベアリングを採用。

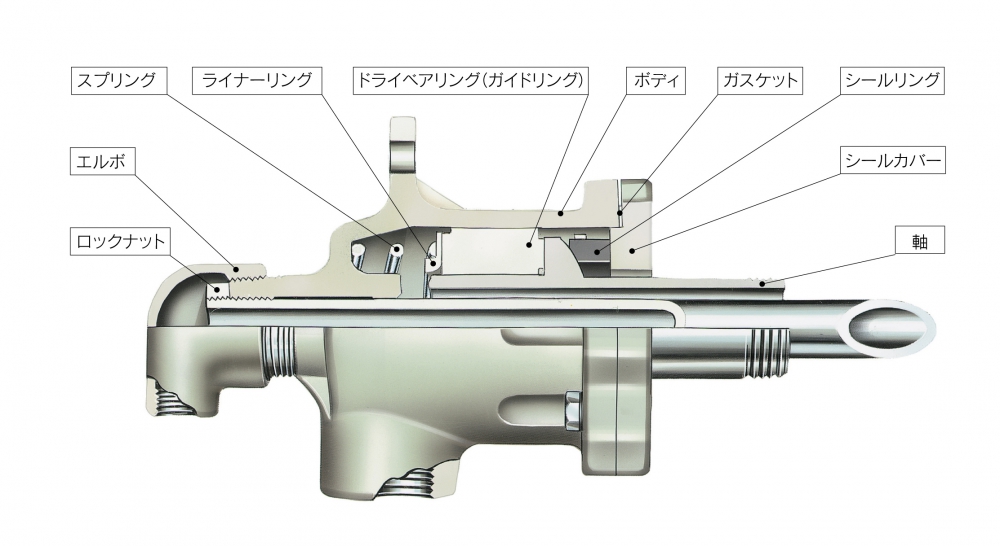

- メンテナンス性： シンプルな構造を採用。部品単位での交換が容易。
流体
| 流体 | 水 | 飽和蒸気 | 熱媒油 |
| 適応可否 | × | 〇 | × |
使用条件
| 圧力 (MPa) | 回転数 (min-1) | 温度 (℃) | |
| V | Max. 1.0 | Max. 150 | Max. 180 |
内管方式
| 内管方式 | 単式 | 複式 (内管固定） | 複式 (内管回転) |
| タイプ | VT | VP | ― |
サイズ＆ 取合形状
- 標準品サイズ 3/4～2 1/2
※標準品以外のサイズでもご対応可能ですので、お問い合わせ下さい。
- 取合形状： ネジ取付 (右、左）、フランジ取付
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | 〇 | × | × |
寸法表
※詳細寸法についてはカタログ (ダウンロード可能）を参照下さい。
