【工作機械業界向け】テーブル冷却用 マルチポートシリーズ ロータリージョイント
ロータリージョイント（回転継手）
工作機械用冷却用途ロータリージョイント(回転継手)のご紹介

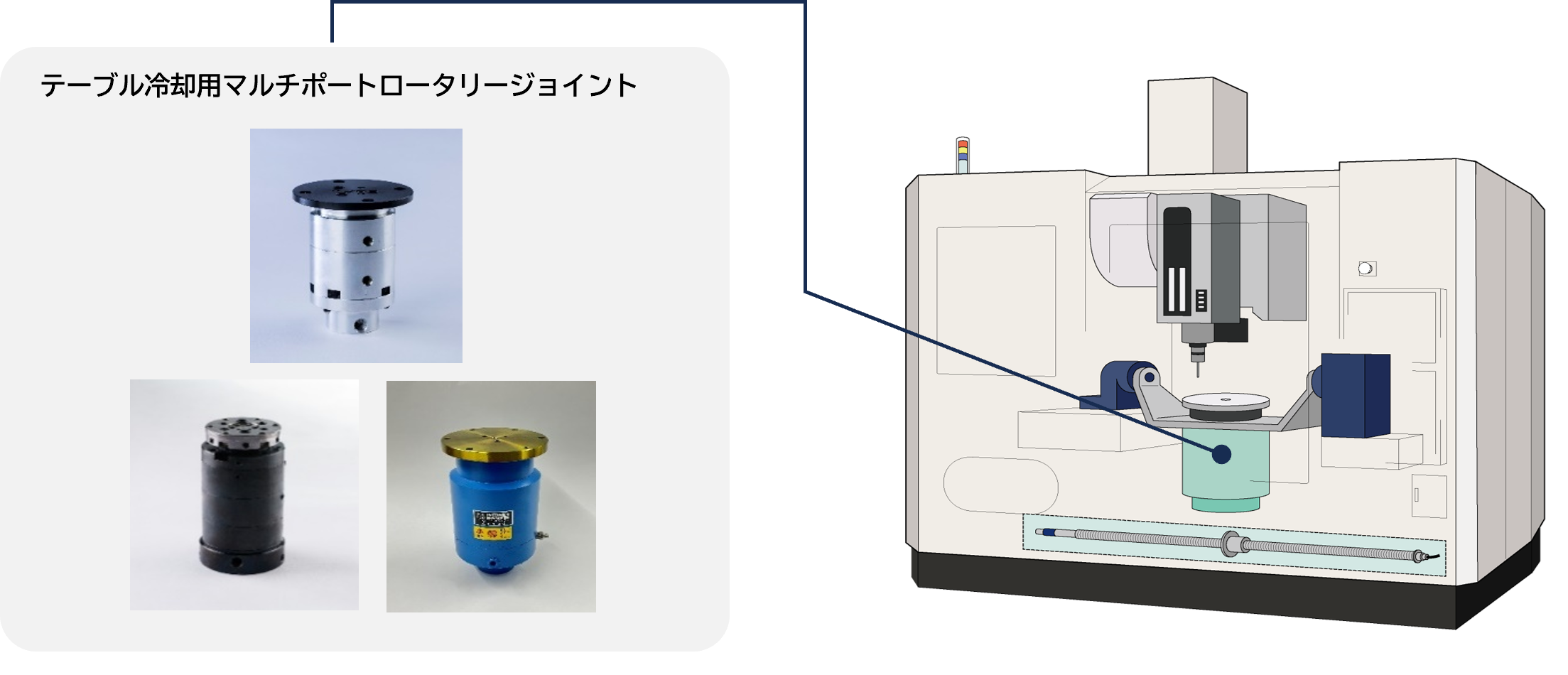

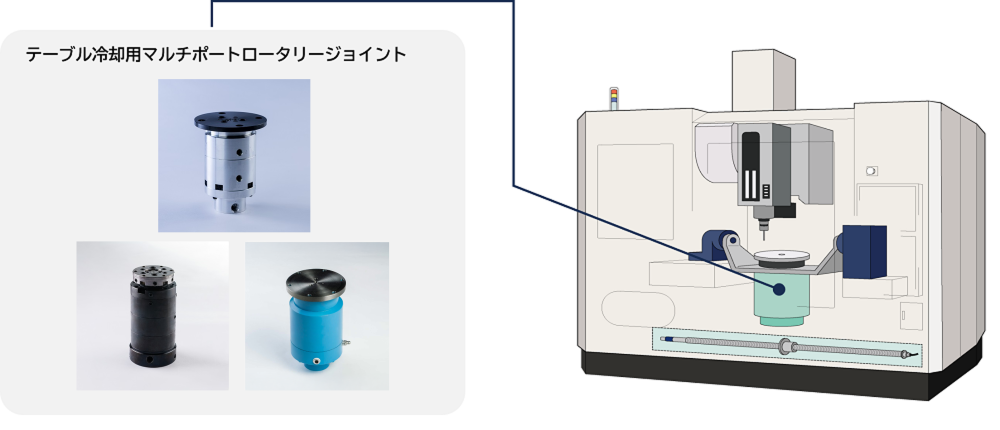

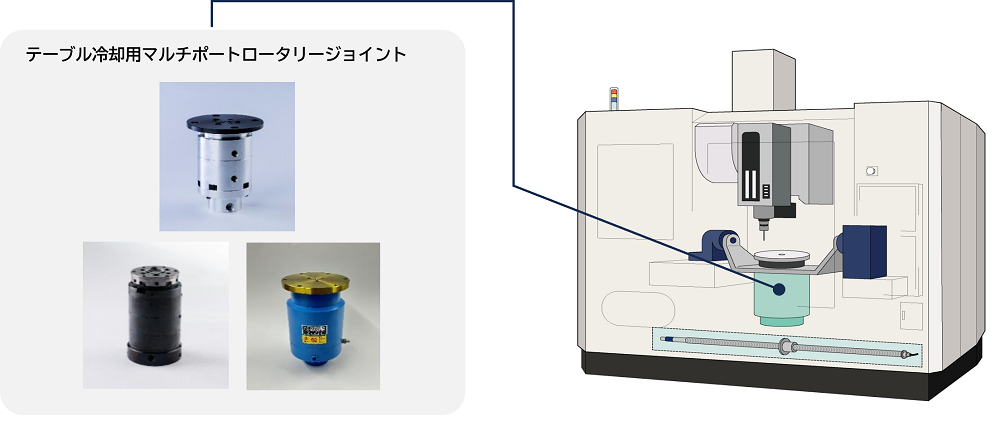

工作機械用マルチポートロータリージョイントとは？
工作機械の固定配管から回転するテーブルに複数の流体を供給する時に使用する継手です。
工作機械の多機能化に合わせて、ワークチャック用の油、着座検知用のエアー、冷却油、エアブロー、クーラントスルー等、複数の流体を同時に供給することができます。
特長
特長1 多機能化への対応 ： ワークチャック、着座検知、冷却油、エアブロー、クーラントスルー等、各種組み合わせて使用可能
特長2 長寿命、コンパクト設計 ： 接触シールや非接触シール等を組み合わせて最適仕様を製品化
特長3 高圧、高速回転への対応 ： 7MPa、3,000min-1での実績あり
特長4 オーダーメイド設計対応 ： お客様の仕様に合わせてオーダーメイド対応可能
紹介動画
商品ラインナップ ※詳細はカタログを参照ください
 |

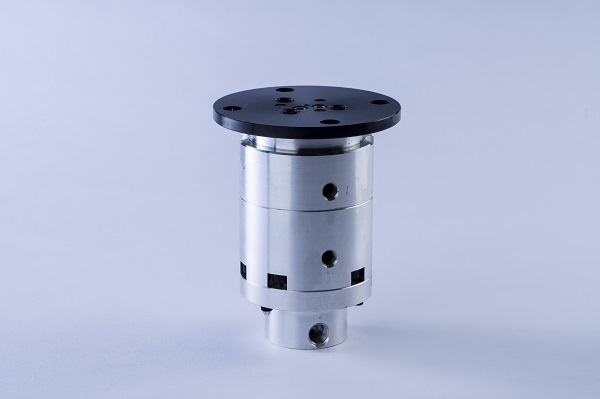

3ポートタイプ EMS3P シリーズ全ポートに耐摩耗性に優れたメカニカルシールを採用しており、圧力保持が可能。 |
| ポートNo. | 使用流体 | 用途 | 圧力 (MPa) |
回転数 (min-1) |
| A | 作動油 | アクチュエーター | 7 | 2,500 |
| B |
ドライエアー オイルエアー |
エアブロー 着座検知 |
0.5 0.2 |
|
| C | クーラント | クーラントスルー | 7 | |
| オイルミスト ドライエアー |
エアブロー アクチュエーター 着座検知 |
1 1 0.2 |
||
| 作動油 | アクチュエーター | 7 |
 |

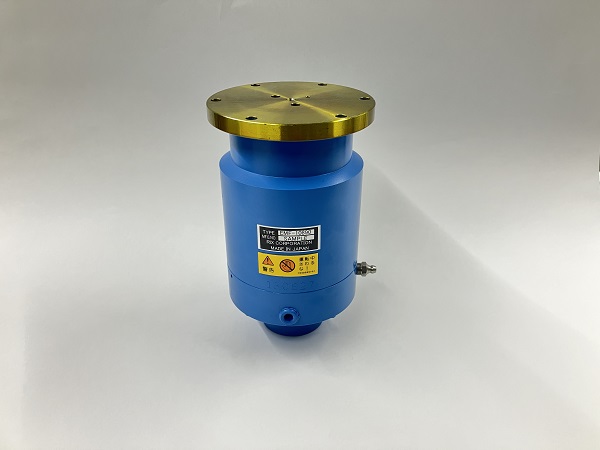

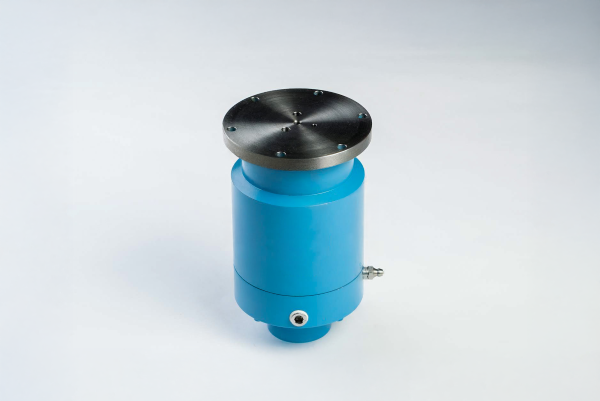

4ポートタイプ EMF-10890作動油ポートにはクリアランスシールを採用しており、長寿命・低トルク・低発熱を実現。 |
| ポートNo. | 使用流体 | 用途 | 圧力 (MPa) |
回転数 (min-1) |
| A | 作動油 | アクチュエーター | 7 | 3,000 |
| B |
作動油 |
アクチュエーター |
7 | |
| C |
ドライエアー オイルエアー |
エアブロー アクチュエーター 着座検知 |
0.2 | |
| D |
油性クーラント 水溶性クーラント |
クーラントスルー | 7 | |
| オイルミスト ドライエアー |
エアブロー アクチュエーター 着座検知 |
1 1 0.2 |
||
| 作動油 | アクチュエーター | 7 |
 |

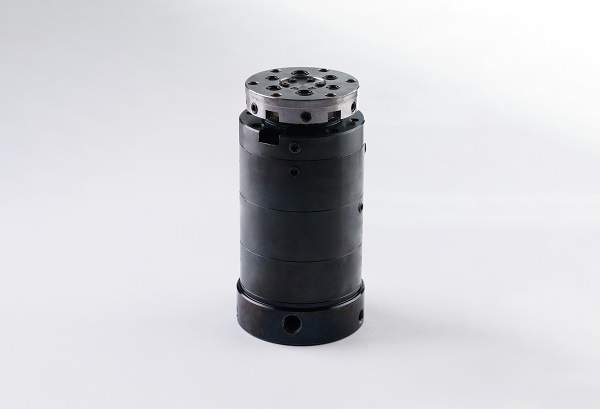

6ポートタイプ EMF6P-12703全ポートに耐摩耗性に優れたメカニカルシールを採用しており、圧力保持が可能。 |
| ポートNo. | 使用流体 | 用途 | 圧力 (MPa) |
回転数 (min-1) |
| 1 | ドライエアー |
着座検知 エアブロー |
0.3 | 3,000 |
| 2 |
冷却油 |
冷却(排出) |
1 | |
| 3 | 冷却油 | 冷却(供給) | 1 | |
| 4 | ドライエアー |
着座検知 エアブロー |
0.3 |
|
| 5 | 作動油 | クランプ | 7 | |
| 6 | 作動油 | アンクランプ | 7 |
