スピンドルスルー用 高圧・高回転タイプ ESX20V-Lシリーズ
ロータリージョイント（回転継手）
コンセプト

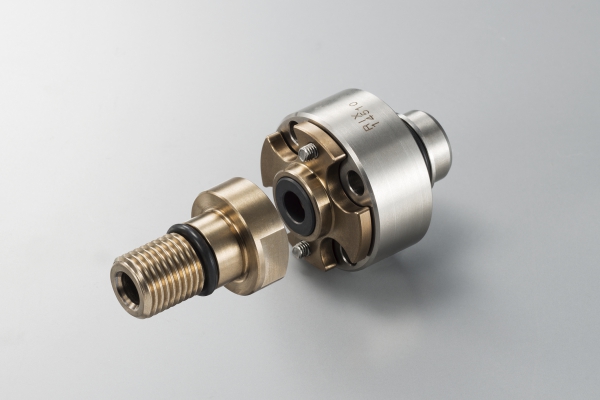

工作機械用ロータリージョイントESX20V-Lシリーズはスピンドルスルー用ベアリングレスタイプでドライエア、クーラント、オイルミストの3流体タイプです。シール接合はヤキバメ締結を採用し、クーラントの科学的影響によるシール剥がれを防止するロータリージョイントです。

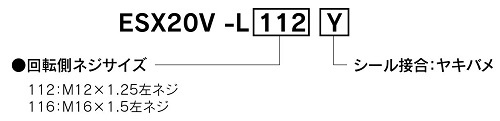

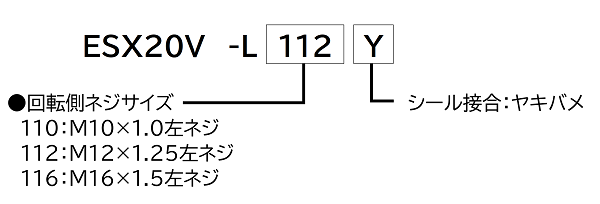

型式説明
特徴
-
ドライエア対応
-
ロングストローク （8mm）対応
-
シール接合：ヤキバメ締結
-
ボディ材質： ステンレス
流体
| 流体 | クーラント | オイルミスト | ドライエア |
| 圧力 (MPa) | 0.5～14 | 0.2～1 | 0.2～1 |
基本仕様
| 仕様 | 流量 (L/min) | 回転数 (min-1) | 温度 (℃) | 許容ストローク量 (mm) |
| 数値 | 20以下 | Max. 40,000 | 60 | 8 |
取付方向
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | 〇 | 〇 | 〇 |
取付仕様
| 仕様 | 空回転 | シール最低動作流量 | スピンドル側にかかるスラスト荷重 |
| 適応可否、数値 | 〇 | 10L/min 以上 | 490N |
注記）
01.空回転… 流体を通さずに回転させる事
02.シール最低動作流量… 流体：クーラントの場合
03.スピンドル側にかかるスラスト荷重… 流体圧力が7MPaの場合 （流体圧力に比例）
寸法表及び外形図
※詳細寸法及び外形図等についてはカタログ (ダウンロード可能）を参照下さい。
ESXシリーズの３D CADデータをご希望の方は、弊社営業所または、下記「お問い合わせ」よりご連絡下さい。
ロータリージョイント（回転継手）
