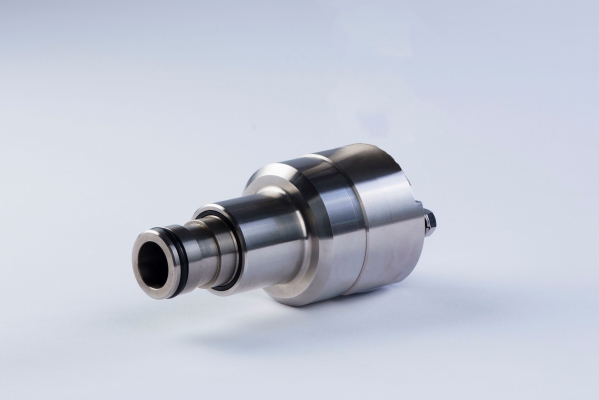

【鉄鋼業界(連続鋳造設備)向け】ロール冷却用 NJシリーズ ロータリージョイント
ロータリージョイント（回転継手）
コンセプト
ロータリージョイントNJ型は、主に鉄鋼業界の連続鋳造設備のセグメント整備周期が長くなったことに伴い、長寿命で安定した機能部品として、開発された製品です。
弊社で整備を実施することで、繰り返しご使用可能です。

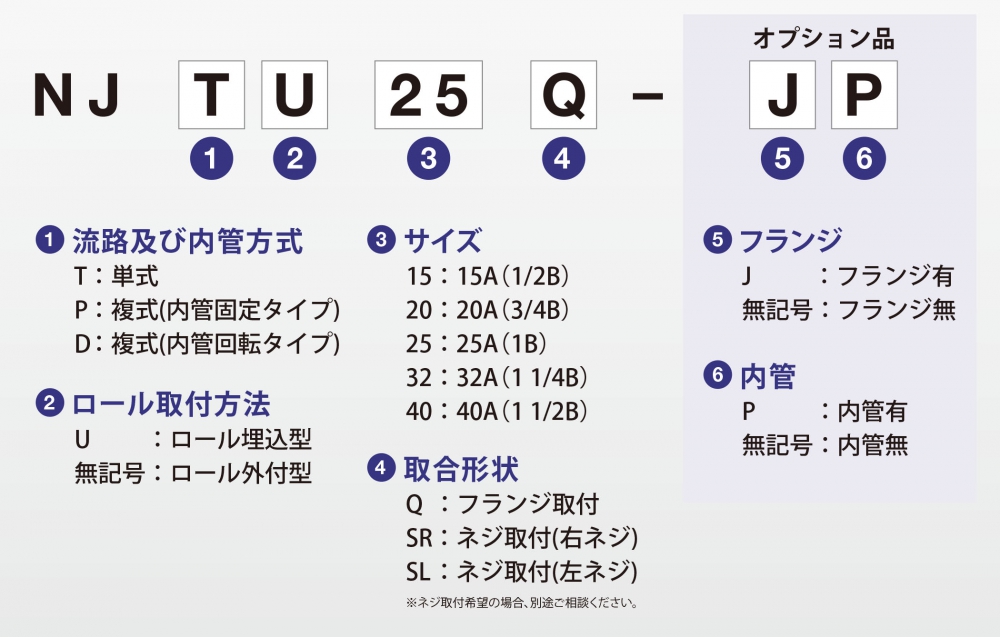

型式説明

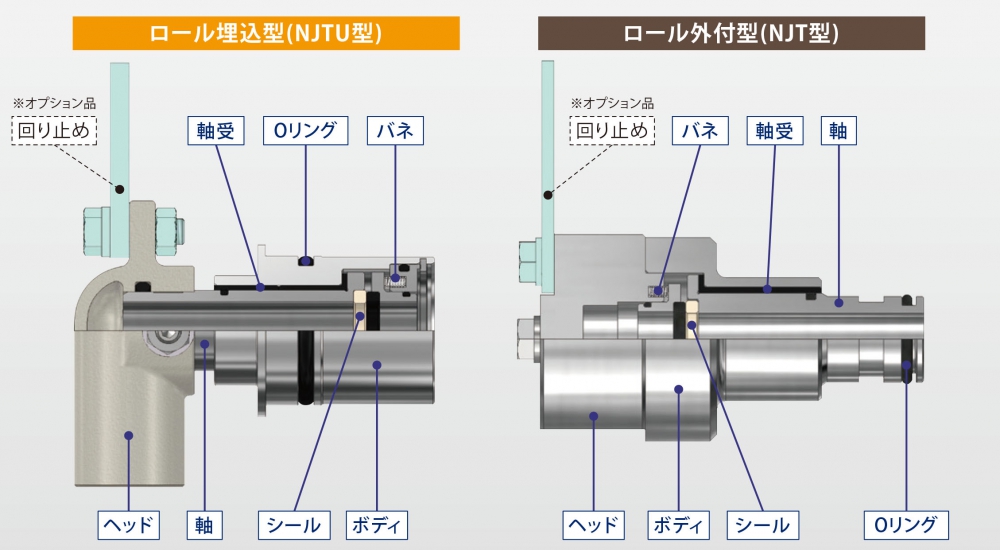

特徴
- 金属バネ式メカニカルシール構造の採用
金属バネは流体に接しない為、悪水質にも影響されずに安定して使用が可能。 - 安定した軸受支持構造
フレキホースの引張り荷重に強く長寿命を実現。
- 低トルク・長寿命
メカニカルシール構造により長寿命。
金属バネ式で摺動抵抗を抑え、低トルクを実現。 - メンテナンス性
弊社工場による短納期、低コストのメンテナンス体制を実現。
流体
| 流体 | 水 | 飽和蒸気 | 熱媒油 |
| 適応可否 | 〇 | × | × |
使用条件
| 圧力 (MPa) | 回転数 (min-1) | 温度 (℃) | |
| NJ | Max. 1.0 | Max. 10 | Max. 135 |
内管方式
| 内管方式 | 単式 | 複式 (内管固定） | 複式 (内管回転) |
| ロール外付型 | NJT | NJP | NJD |
| ロール埋込型 | NJTU | NJPU | NJDU |
サイズ＆取合形状
- 標準品サイズ 15A～40A
※標準品以外のサイズでもご対応可能ですので、お問い合わせください。
- 取合形状： フランジ取付、ネジ取付(右・左)
※ネジ取付希望の場合、別途ご連絡ください。
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | ◯ | ◯ | ◯ |
