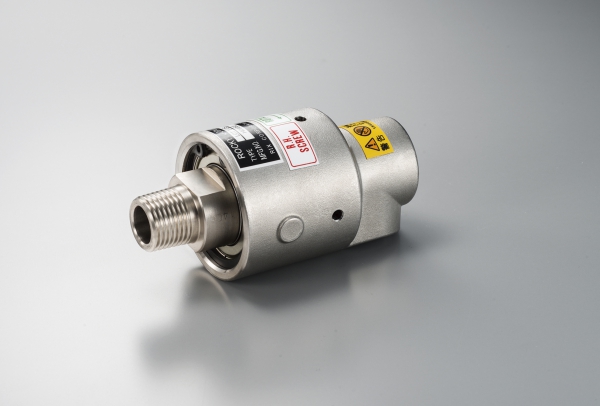

高温用高速タイプ （一般産業機械業界向け） LCH型
ロータリージョイント（回転継手）
コンセプト
LCH型ロータリージョイントは一般産業機械向けに高温用の高速タイプに対応するために開発したロータリージョイントです。

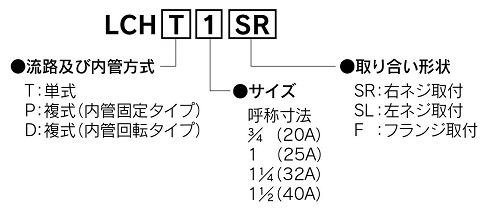

型式説明

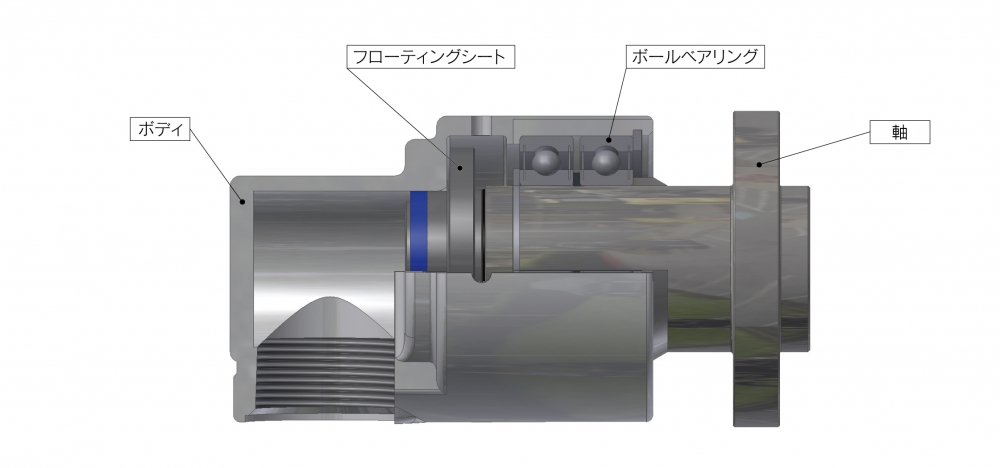

特徴
- 高耐熱：接液部のパッキンは高温対応品を採用。
耐熱グリースを封入した高温環境用ベアリングを採用。
- メンテナンス性：高温環境用ベアリングは封止タイプを採用し、定期的なグリース給脂は不要。
メカニカルシール部は、シール単体での交換が可能。
流体
| 流体 | 水 | 飽和蒸気 | 熱媒油 |
| 適応可否 | 〇 | △※ | 〇 |
※複式 (内管回転タイプ) をご希望の場合は、お問い合わせ下さい。
使用条件
| 圧力 (MPa) | 回転数 (min-1) | 温度 (℃) | |
| LCH | Max. 1.5 | Max. 150 | Max. 200 |
内管方式
| 内管方式 | 単式 | 複式 (内管固定） | 複式 (内管回転) |
| タイプ | LCHT | LCHP | LCHD |
サイズ＆取合形状
- 標準品サイズ 3/4～1 1/2
※標準品以外のサイズでもご対応可能ですので、お問い合わせ下さい。
- 取合形状： ネジ取付 (右、左）、フランジ取付
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | 〇 | △※ | △※ |
※ご希望の際は別途お問い合わせ下さい。
寸法表
※詳細寸法についてはカタログ (ダウンロード可能）を参照下さい。
