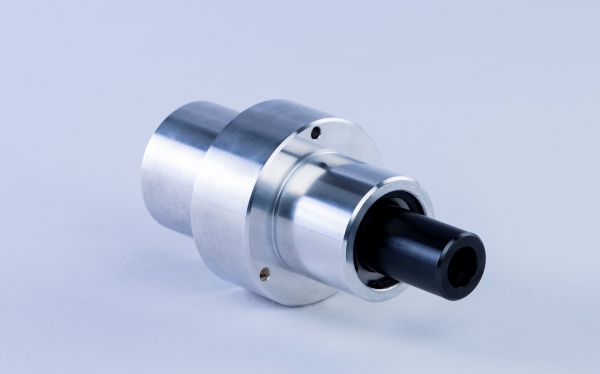

【工作機械業界向け】スピンドルスルー用 LX88シリーズ(六角シャフト対応) ロータリージョイント

ロータリージョイント(回転継手)

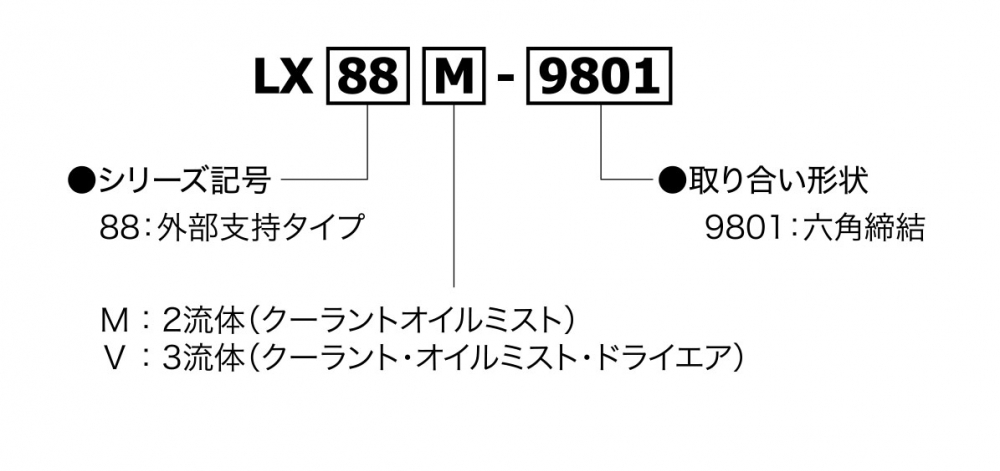

型式説明

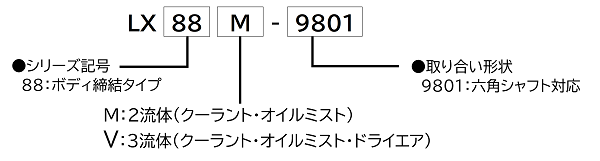

【工作機械業界向け】スピンドルスルー用LX88シリーズ(六角シャフト対応)ロータリージョイントの型式説明図

特徴

  • 主にビルトインスピンドル対応(その他、スピンドルでも対応可)
  • 3流体(クーラント、オイルミスト、ドライエアー)対応型(※Vタイプのみ)
  • 高耐久 特殊セラミック製メカニカルシール
  • 流体のない空運転が可能
  • ベアリング付 高圧高速タイプ

流体

流体 クーラント オイルミスト ドライエア
圧力 (MPa) 0.5~7 0.2~1 0.2~1 (V型)

基本仕様

仕様 流量 (L/min) 回転数 (min-1) 温度 (℃)
数値 20以下 Max. 25,000 60

取付方向

取付方向 横 (水平) 縦 (回転側 上) 縦 (回転側 下)
適応可否

取付仕様

仕様 空回転 シール最低動作流量
適応可否、数値 10L/min以上


注記)

01.空回転… 流体を通さずに回転させる事

02.シール最低動作流量… 流体:クーラントの場合

寸法表及び外形図


※詳細寸法及び外形図等についてはカタログ(ダウンロード可能)を参照ください。
