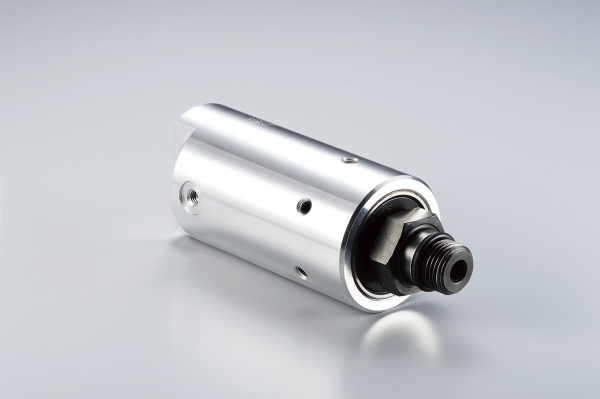

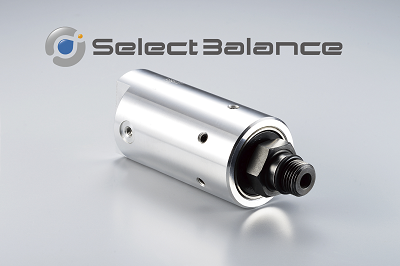

スピンドルスルー用 ベアリング内蔵タイプ LX84V,86Vシリーズ
ロータリージョイント（回転継手）
コンセプト
工作機械用ロータリージョイントLX84V、86Vシリーズはスピンドルスルー用ベアリング内臓タイプでドライエア、クーラント、オイルミストの3流体タイプです。ダブルドレン構造を採用により、ベアリングへのドレン侵入を防いで長寿命化を実現しているロータリージョイントです。

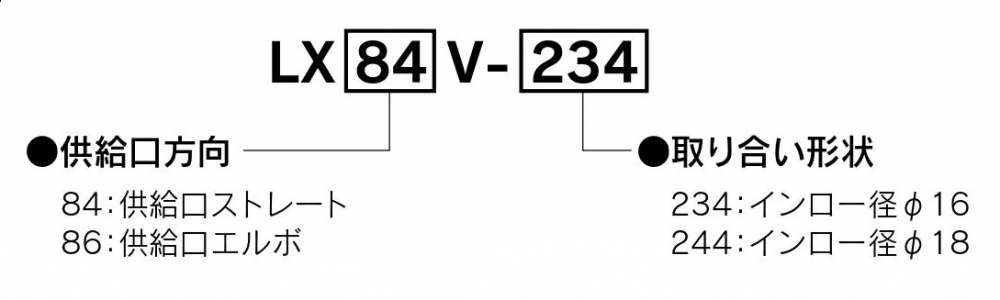

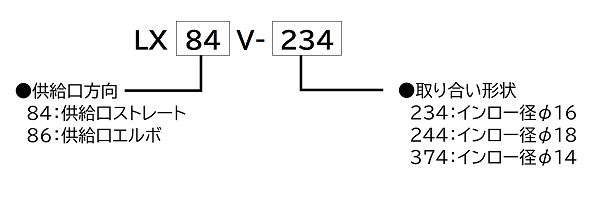

型式説明
特徴
- ドライエア対応
- 高圧＆高速対応
- ダブルドレン構造によるドレン排出性向上 （縦取付に優位）
流体
| 流体 | クーラント | オイルミスト | ドライエア |
| 圧力 (MPa) | 0.5～7 | 0.2～1 | 0.2～1 |
基本仕様
| 仕様 | 流量 (L/min) | 回転数 (min-1) | 温度 (℃) |
| 数値 | 20 以下 | Max. 15,000 | 60 |
取付方向
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | 〇 | 〇 | 〇 |
取付仕様
| 仕様 | 空回転 | シール最低動作流量 |
| 適応可否、数値 | ◯ | 10L/min 以上 |
注記）
01.空回転… 流体を通さずに回転させる事
02.シール最低動作流量… 流体：クーラントの場合
寸法表及び外形図
※詳細寸法及び外形図等についてはカタログ (ダウンロード可能）を参照下さい。
