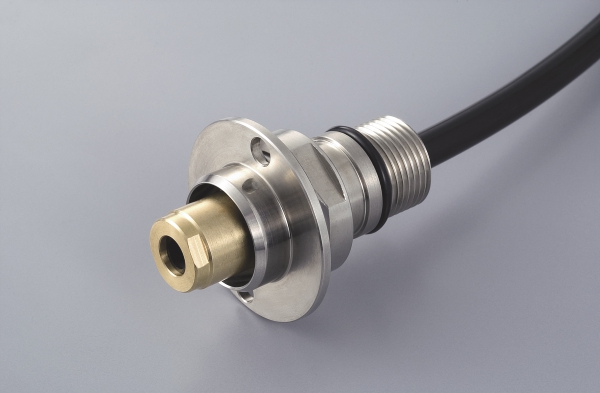

ボールねじ軸心冷却用 ﾒｶﾆｶﾙｼｰﾙタイプ ES50シリーズ
ロータリージョイント（回転継手）
コンセプト
ロータリージョイントES50シリーズはボールねじ冷却用ベアリングレスタイプで１台のロータリージョイントで供給＆排出が可能でオイルシール方式と比べて、発熱の抑制、モーターの省力化が可能なロータリージョイントです。

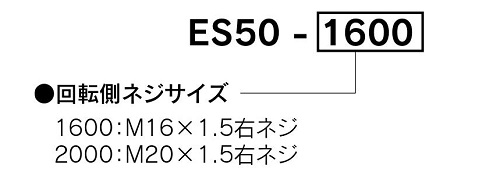

型式説明
特徴
- 高速対応
- 軸端で脱着可能
流体
| 流体 | 冷却油 (VG10) |
| 圧力 (MPa) | 1 |
基本仕様
| 仕様 | 回転数 (min-1) | 温度 (℃) |
| 数値 | Max. 5,000 | 60 |
取付方向
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | ◯ | ◯ | ◯ |
取付仕様
| 仕様 | 空回転 | スピンドル側にかかるスラスト荷重 |
| 1600 適応可否&数値 | ✕ | 196N |
| 2000 適応可否&数値 | 265N |
注記）
01.空回転… 流体を通さずに回転させる事
02.スピンドル側にかかるスラスト荷重… 流体圧力が0.5MPaの場合 （流体圧力に比例）
寸法表及び外形図
※詳細寸法及び外形図等についてはカタログ (ダウンロード可能）を参照下さい。
