ロータリージョイント（回転継手）

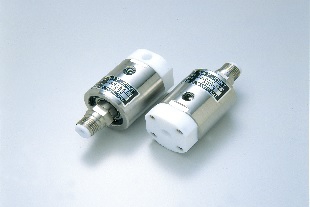

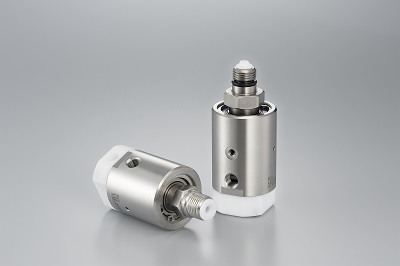

半導体業界向け

流路部はご要望に応じて、メタルレス構造や禁油処理を採用することが可能。お客様の様々な仕様に合わせたオーダーメード品。

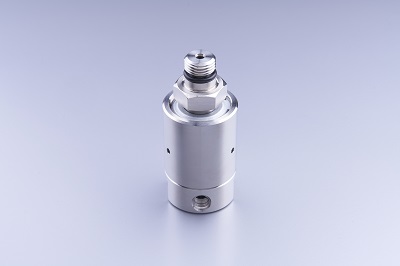

クリアランスシールタイプ MFC型（真空チャック対応）

非接触シールなので、摩耗によるシール寿命がなく、低発熱＆低発塵。

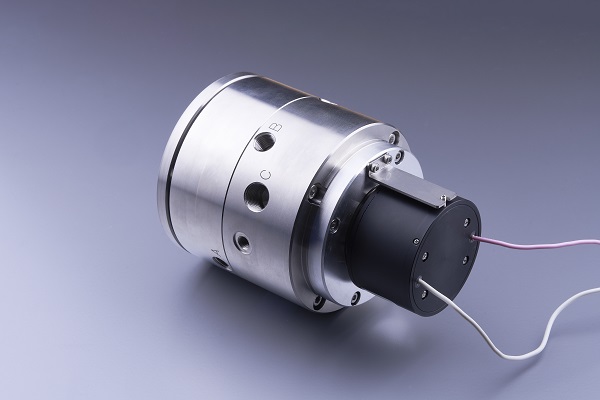

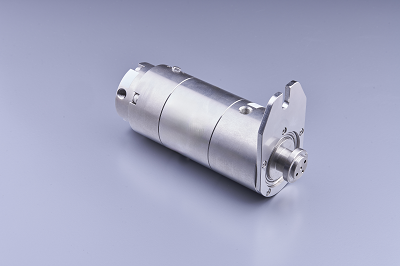

スリップリング付ロータリージョイント

スリップリングを合わせて、純水・エアー・電気を同時に回転体へ供給することができるロータリージョイントです。

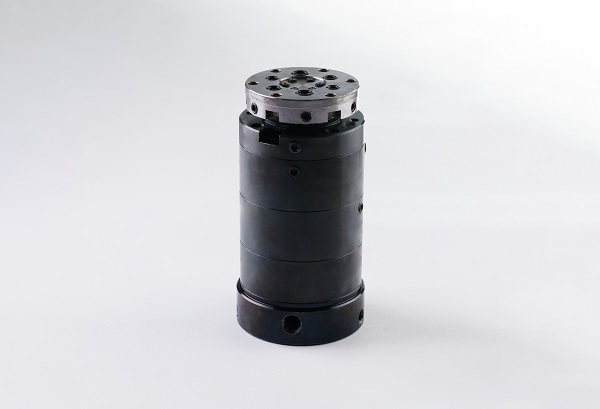

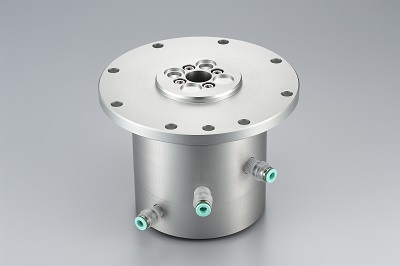

テーブル冷却用 マルチポート ロータリージョイント

工作機械の回転テーブルに複数の流体を供給できるロータリージョイントです。

加工主軸軸心冷却 ロータリージョイント

工作機械では様々な可動部に熱が発生します。
熱を持った可動部の冷却を実現するコンパクトに設計されたロータリージョイント(回転継手)のご紹介です。
冷却用途だけではなく、流体仕様によっては工作機械の多機能化や省エネにも貢献します。

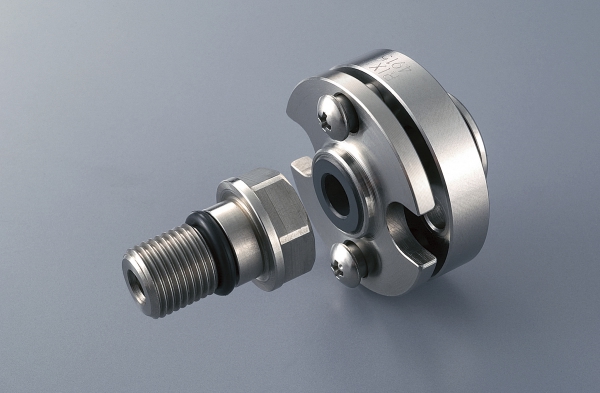

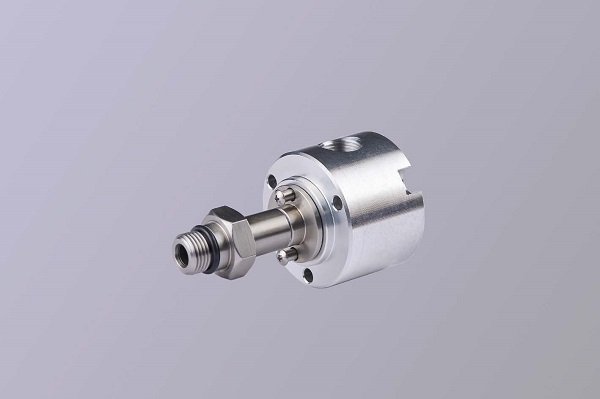

スピンドルスルー用 高圧・高回転タイプ ESX20V-Lシリーズ

ドライエア使用可能
最大圧力：14MPa
最高回転数：40,000min-1
最大ストローク：8mm

ベアリングレス構造。クーラント腐食、シール剥がれ防止

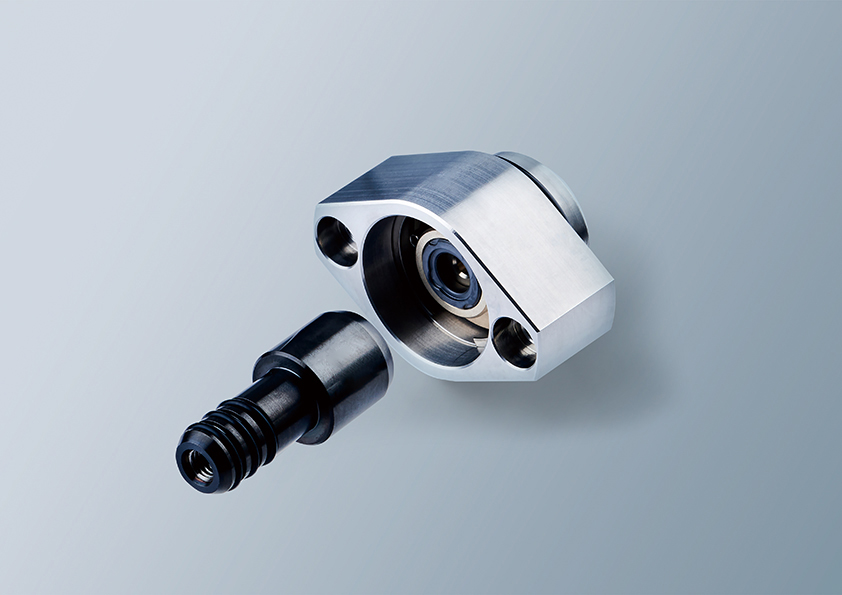

スピンドルスルー用 高圧・高回転タイプ ESX20M-Lシリーズ

最大圧力：14MPa
最高回転数：40,000min-1
最大ストローク：8mm

ベアリングレス構造。クーラント腐食、シール剥がれ防止

スピンドルスルー用 中空モーター対応 ESX20M-S,Eシリーズ

最大圧力：14MPa
最高回転数：40,000min-1

ベアリングレス構造。モーターメーカー推奨サイズ対応。ビルドイン主軸でも使用可能

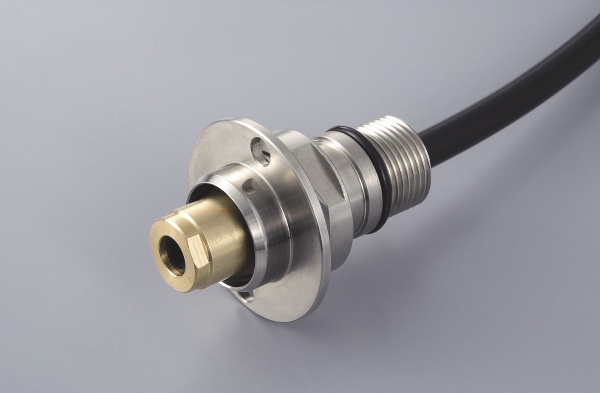

スピンドルスルー用 小型タイプ ESX20M-Tシリーズ

最大圧力：12MPa
最高回転数：40,000min-1

ベアリングレス構造。軸の小径化対策によりM10ローター対応可能。

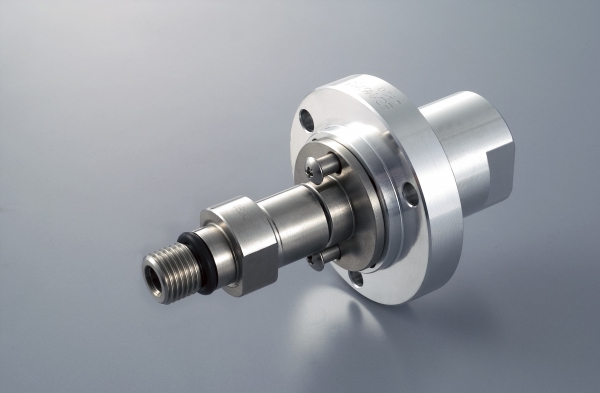

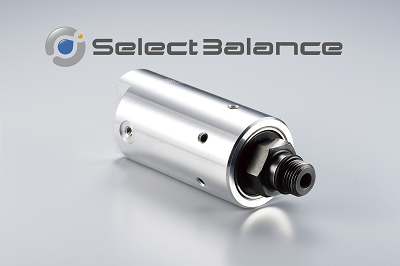

スピンドルスルー用 ベアリング内蔵タイプ LX84V,86Vシリーズ

ドライエア使用可能
最大圧力：7MPa
最高回転数：15,000min-1

ダブルドレン構造により、ドレン排出性向上、長寿命化を実現。

スピンドルスルー用 ベアリング内蔵タイプ LX84M,86Mシリーズ

最大圧力：7MPa
最高回転数：15,000min-1

ダブルドレン構造により、ドレン排出性向上、長寿命化を実現。

スピンドルスルー用 ベアリング内蔵 高圧・高速回転タイプ LX88シリーズ(六角締結)

ドライエア使用可能(V型)
最大圧力：7MPa
最高回転数：25,000min-1

外部支持により、ベアリング内蔵で高圧・高回転を実現

スピンドルスルー用 ベアリング内蔵 高圧・高速回転タイプ LX88シリーズ(八角締結)

ドライエア使用可能(V型)
最大圧力：15MPa
最高回転数：36,000min-1

外部支持により、ベアリング内蔵で高圧・高回転を実現

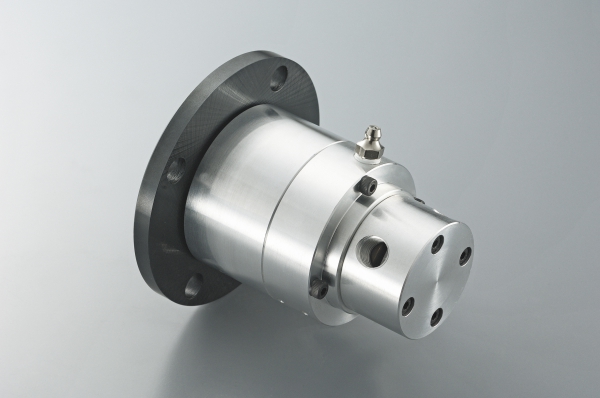

旋盤用 1ポートタイプ LA1Pシリーズ

ドライエア使用可能
最大圧力：7MPa
最高回転数：6,000min-1

ベアリング内蔵。グリース封入構造により、エア使用時のオイルエア供給不要

旋盤用 2ポートタイプ EES-2P03

ドライエア使用可能
最大圧力：7MPa
最高回転数：8,000min-1

ベアリング内蔵。グリース封入構造により、エア使用時のオイルエア供給不要

ボールねじ軸心冷却用 ﾒｶﾆｶﾙｼｰﾙタイプ ES50シリーズ

・長寿命
・低トルク
・メンテナンス性の向上

メカニカルシール方式により１台のロータリージョイントで冷却油の供給＆排出が可能(メンテナンス性向上)。
オイルシール方式と比べて、発熱抑制、モーターの省電力化が可能。

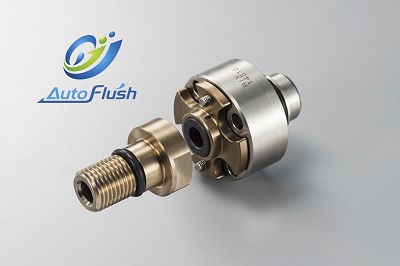

スラッジ固着低減タイプ オートフラッシュ(Auto Flush)

リックスが開発したオートフラッシュ(Auto Flush)機能は、工作機械用ロータリージョイントで大きな問題であった「リーク」を確実に低減します。この機能は、リークを引き起こす最大の要因である「クーラントに含まれるスラッジによる開閉動作不良（固着現象）」を劇的に改善する新技術です。

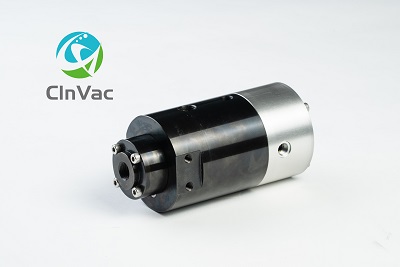

エジェクターバルブ(ClnVac)

加工室内のミストを抜くこと、クーラント使用量削減、エア消費量削減など環境配慮可能。
1つのエジェクターバルブで2つの機能（切替、真空）があり、当社製ロータリージョイントと合わせて使用をおすすめします。

鉄鋼業界（連続鋳造設備）向け NJ型

本体材質はステンレス等、耐腐食性に優れた材質を採用している為、ほとんど交換不要。また、自社メンテナンスが可能。

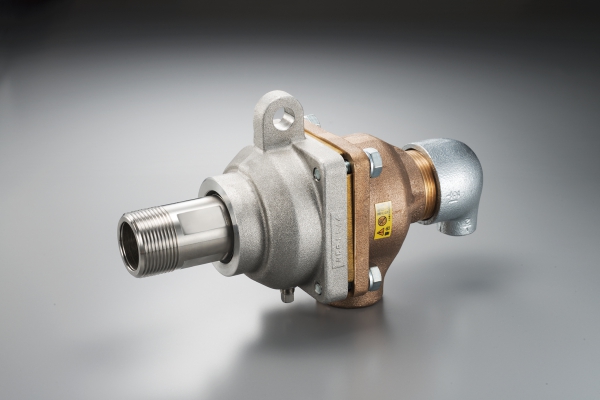

水/温水用高速タイプ（一般産業機械向け） LC型

シール押さえ用バネが流体に接しない構造のため、流体中の異物や水垢がバネ部に溜まってシール押さえ力を無くすようなトラブル発生はゼロ。

ゴム・タイヤ業界向け NB型

本体の主材部には耐蝕材のステンレス、銅合金を使用しているため、耐環境製に優れ、無給油でメンテナンスフリー。

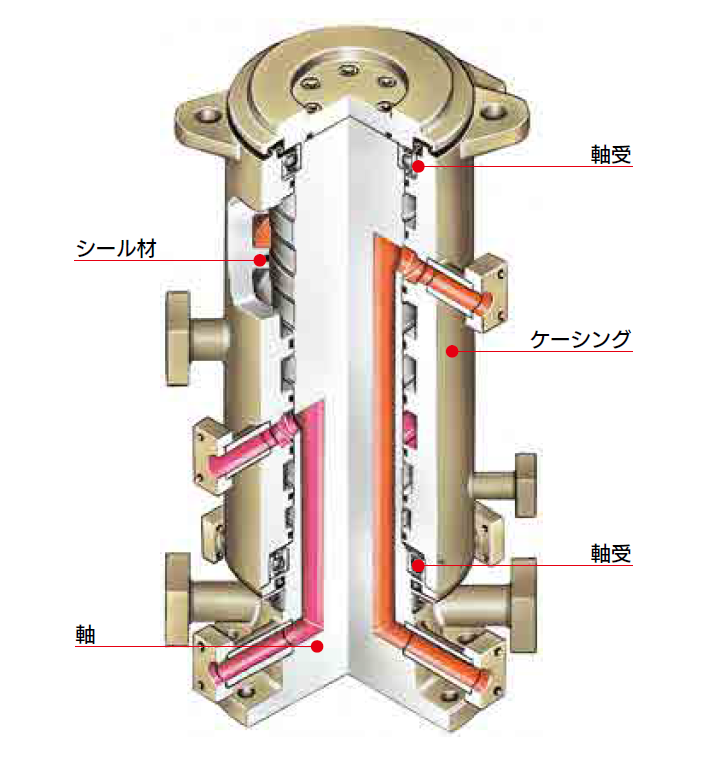

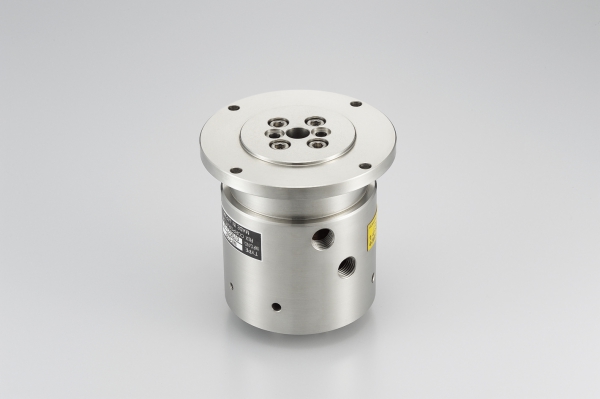

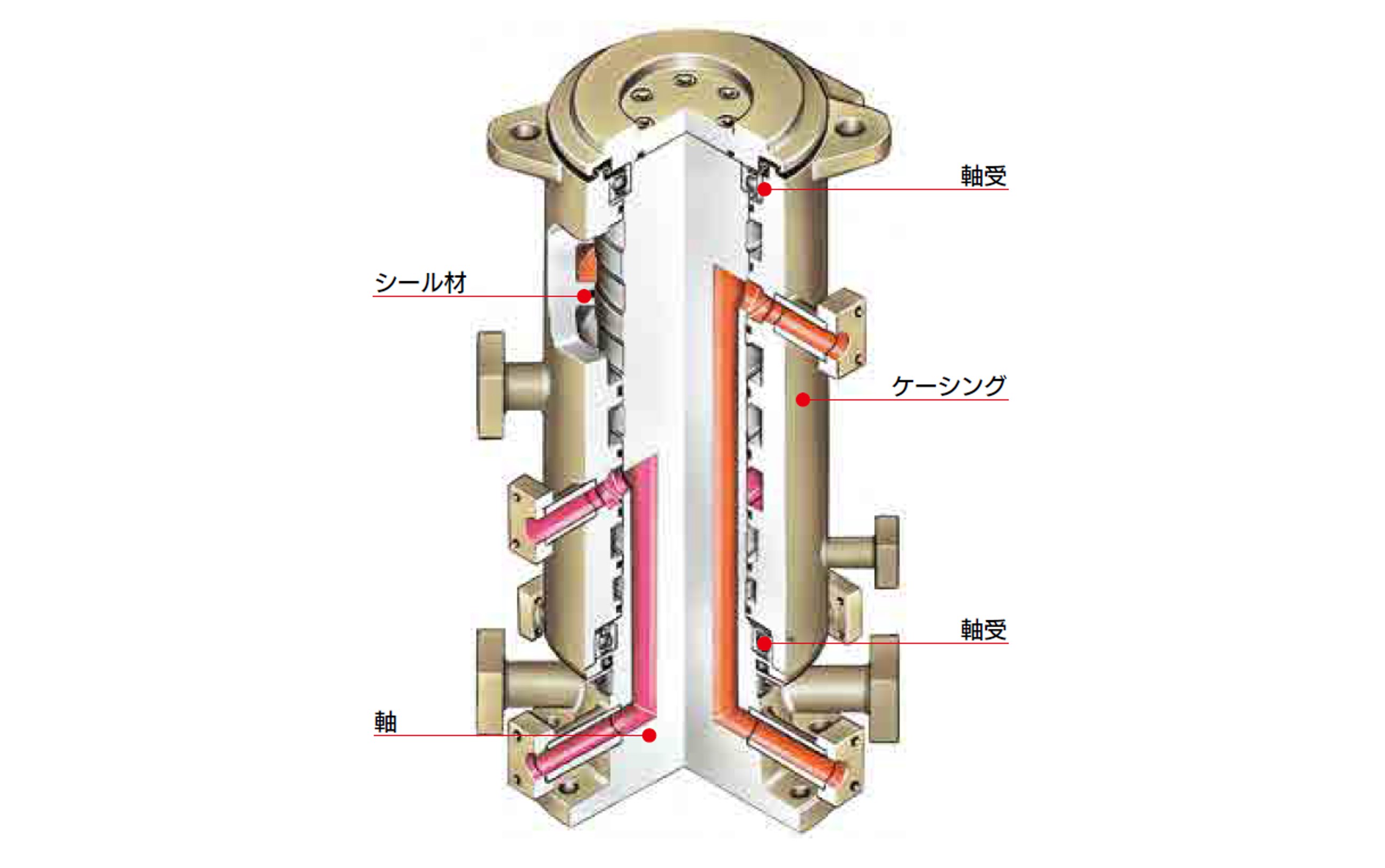

マルチフロー(複数ポート)用 MF型

本製品はオーダーメイドとなり、圧力･回転数･温度･流体に加え、ポート数、口径等の諸条件に即した製品の製作が可能。

高温用高速タイプ （一般産業機械業界向け） LCH型

パッキン、グリースは高温対応用を使用しているため、最高使用温度は200℃まで対応可能。
また、定期的なグリース給脂が不要。

製紙業界向け V型

蒸気に強いドライベアリング (ガイドベアリング）を選定。完全無給油の材質を選定しているため、給油の必要もなく、焼き付け等もゼロ。

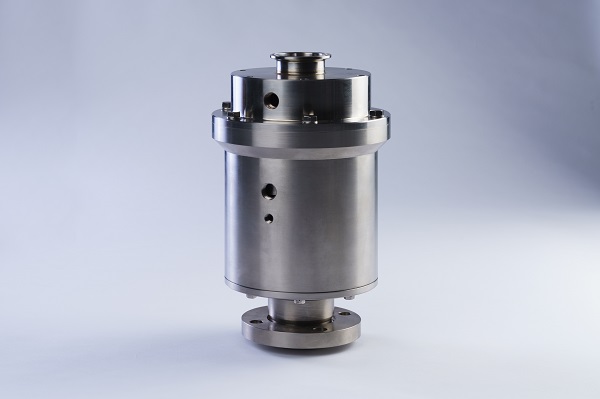

ペットボトル成型機用 ＭＳ１００シリーズ / 飲料液充填機用 ＥＳ１００シリーズ

・成型金型の温調用
・ボトル内洗浄用
・飲料液供給用(無菌充填対応)

ロータリージョイント＆スイベルジョイント

【特徴】
内部リークが無くメンテナンスフリータイプ。
【用途】
工作機械、ターンテーブル、シールドマシン、洗浄回転ノズル、建設機械用アタッチメントの回転部分などに使用されています。
