高圧無脈動ポンプ（純水対応）

本装置の特徴

有機物を発生させない純水高圧部のシール構造
メンテナンスに有利な低回転作動（11L/min時毎分60回転）
従来の同等製品に比べ省エネルギー型製品
装置内収納が可能なコンパクト設計
水圧の脈動・機器の振動を抑えた2連カム駆動方式

高圧水発生装置の標準仕様

主要諸元

型　式　名 :TCB-0100

圧　　　力 : 常用圧力10MPa　（最高圧力15MPa）

純水吐水量 : Max11.4L/min（60min-1の場合）インバータで可変　1）

接液部材質 : SUS304・UHMW-PE・PP・EPDM・フッ素ゴム　2）

ギヤードモータ : AC200V/50・60Hz、AC220V/60Hz　３相　　3.7kw

吐出側にインラインフィルター付（精度0.2μｍ／99％以上）

1）ユニット2つをワンパッケージにしたMax22.8L/minのTCB-2100もあります。

2）金属溶出低減のためプランジャーをセラミックにしたTCB-0100CPもあります。

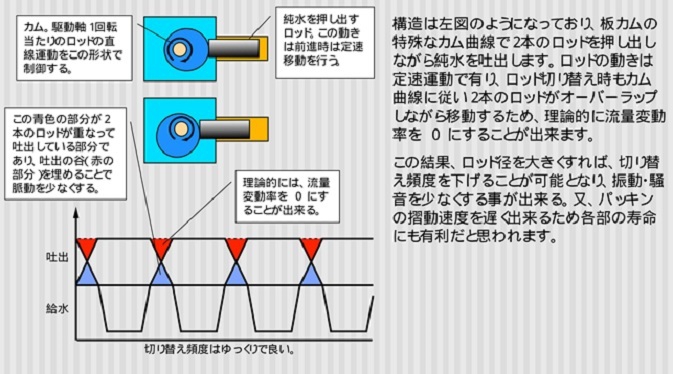

水圧の脈動・機器の振動を抑えた構造

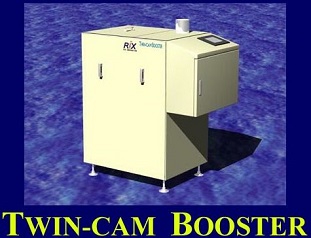

２連カム稼働方式・Twin-cam　Booster

リックスは、LCD洗浄用高圧システムを検討した結果、LCDは水平枚葉搬送でワンパスで精密洗浄しなければならないことを考慮し、２連カム駆動ブースター方式を採用しました。

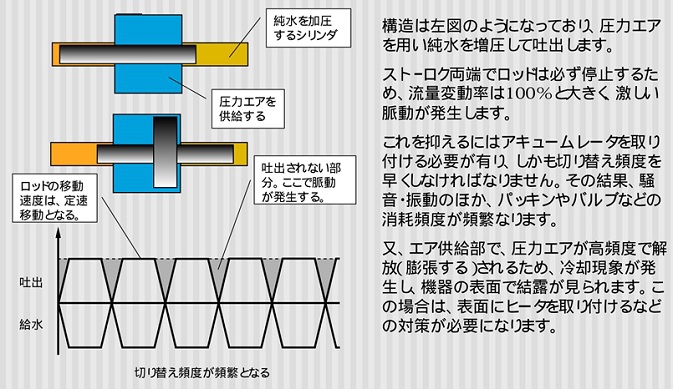

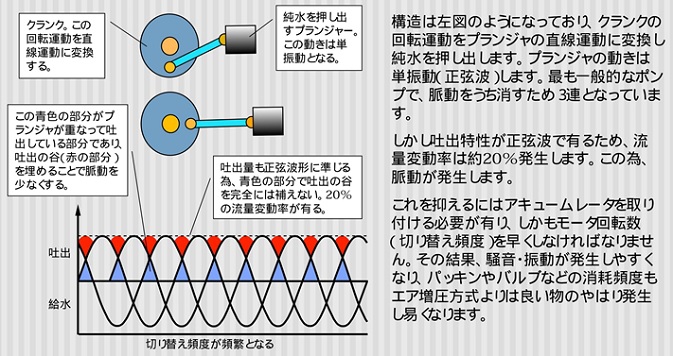

この方式は理論脈動を０にすることが出来、摺動速度をプランジャーポンプやエアー増圧装置より遙かに遅くすることが可能です（60min-1）。そのため、高圧シール部なども前出のポンプより長寿命です。
