油圧シリンダCSシリーズ、CWシリーズ
高圧油圧機器
油圧シリンダ
（出力の決定）
- シリンダ動作時の最大出力はシリンダカタログ表示出力の８０％以内で使用してください。
（ストロークの決定）
- シリンダの全ストロ－クを使用することは避けてください。
特に単動シリンダＣＳ形で全ストロ－ク使用することはできません。
（機種の決定）
- ピストンロッドを戻す動作の方法により、スプリングリターン形の単動シリンダとオイルリターン形の複動シリンダがあります。
- 単動シリンダは、主に物を押し上げるジャッキとして使用しますが、押し上げジャッキ以外の使用をする場合は特殊タイプとなります。
- 複動シリンダは、ジャッキとしての使用はもちろんのこと、決められた作業時間で動作させたり「引き」の動作で使用したりする場合に使用してください。
- ジャッキのように使用頻度が比較的少ない場合にはＣＷ形を、連続生産ラインのような高頻度で使用される場合にはＳＰＷ形を選定してください。
（速度の決定）
- シリンダ速度表を参考にして、用途に合わせた速度を選定してください。
しかし、シリンダ推奨速度は４００ｍｍ／秒の範囲内です。 - これ以上の速度が必要な場合はパワーシリンダＳＰＷ型を選定してください。
（取付使用方法の決定）
- シリンダには極力垂直に荷重をかけてください。
- 許容偏荷重は、シリンダカタログ表示出力の１／５０です。
（使用環境の決定）
- 一般鉱物性作動油を使用してください。
- 周囲温度は－１０℃～８０℃以内で使用してください。
- 難燃性作動油および高温度の特別条件の場合はご相談ください。
- ピストンロッドに直接荷重をかけないでください。
必ずロッドキャップをご使用ください。 - 単動・複動シリンダの油ロネジ径Rc3/8、Rc1/2には、カプラー（チェック付）が標準品としてセットされます。
- パワーシリンダには、カプラーはつきません。
（特殊シリンダ）
特殊な用途に合ったカタログ表示以外のシリンダも製作しますので、ご相談ください。
仕様
| 型式 | 出力(kN) | ストローク（mm） |
| CS-0505 | 50 | 50 |
| CS-0510 | 100 | |
| CS-0515 | 150 | |
| CS-0515B | ||
| CS-1005 | 100 | 50 |
| CS-1010 | 100 | |
| CS-1015 | 150 | |
| CS-1015B | ||
| CS-1020B | 200 | |
| CS-1025B | 250 | |
| CS-2005 | 200 | 50 |
| CS-2010 | 100 | |
| CS-2015 | 150 | |
| CS-2015B | ||
| CS-2020B | 200 | |
| CS-2030B | 300 | |
| CS-3010 | 300 | 100 |
| CS-3015 | 150 | |
| CS-5010 | 500 | 100 |
| 型式 | 押し出力(kN) | 引き出力(kN) | ストローク（mm） |
| CW-0510B | 50 | 25 | 100 |
| CW-0515B | 150 | ||
| CW-1010B | 100 | 50 | 100 |
| CW-1015B | 150 | ||
| CW-1020B | 200 | ||
| CW-1025B | 250 | ||
| CW-2010B | 200 | 100 | 100 |
| CW-2015B | 150 | ||
| CW-2020B | 200 | ||
| CW-2030B | 300 | ||
| CW-3015B | 300 | 140 | 150 |
| CW-3030B | 300 | ||
| CW-5015B | 500 | 250 | 150 |
| CW-5030B | 300 | ||
| CW-10015B | 1000 | 500 | 150 |
| CW-10030B | 300 | ||
| CW-10050B | 500 | ||
| CW-15030B | 1500 | 700 | 300 |
| CW-20030B | 2000 | 1000 | 300 |
| CW-20050B | 2000 | 1000 | 500 |
| CW-30030B | 3000 | 1400 | 300 |
| CW-30050B | 500 |

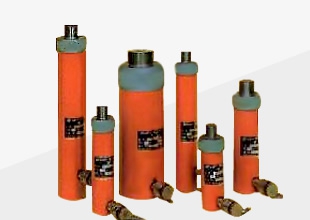

単動シリンダ ＣＳ形
押しの片側のみ油圧によって動作させ、戻りはスプリングによって行う形式のものです。
片側のみの油圧動作ですので、油圧ホースが１本となり取り扱いが簡単で、また動力の
節約ができます。
【特 長】
- シリンダは特殊鋼を熱処理したもので制作していますので、形状にムダがなく軽量にできております。
- ピストンロッドのロッド部は硬質クロムメッキを施していますので防錆にすぐれ傷つきにくく長寿命を約束します。
- ロッドキャップはオプションです。
【取り扱い上の注意】
- 作業工具用、ジャッキなどの使用回数が少ない用途用で、シリンダは有限寿命です。
シリンダが破損した場合、重大な事故になる可能性がありますので高頻度の使用は危険です。
詳細はメーカーへお問い合わせください。
複動シリンダ CW形
ジャッキのように比較的使用頻度の少ない用途に用いられる。高圧コンパクトなシリンダです。
押し引きの両側に圧油を送り、押し引き両動作をさせる形式のものです。
決められた作業時間内で確実に動作します。
【特 長】
- シリンダは特殊鋼を熱処理したもので制作していますので、形状にムダがなく軽量にできております。
- ピストンロッドのロッド部は硬質クロムメッキを施していますので防錆にすぐれ傷つきにくく長寿命を約束します。
- ロッドキャップはオプションです。
【取り扱い上の注意】
- 工具や比較的使用頻度の少ない用途用で、シリンダは有限寿命です。
シリンダが破損した場合、重大な事故になる可能性がありますので高頻度の使用は危険です。
詳細はメーカーへお問い合わせください。
シリンダ技術資料

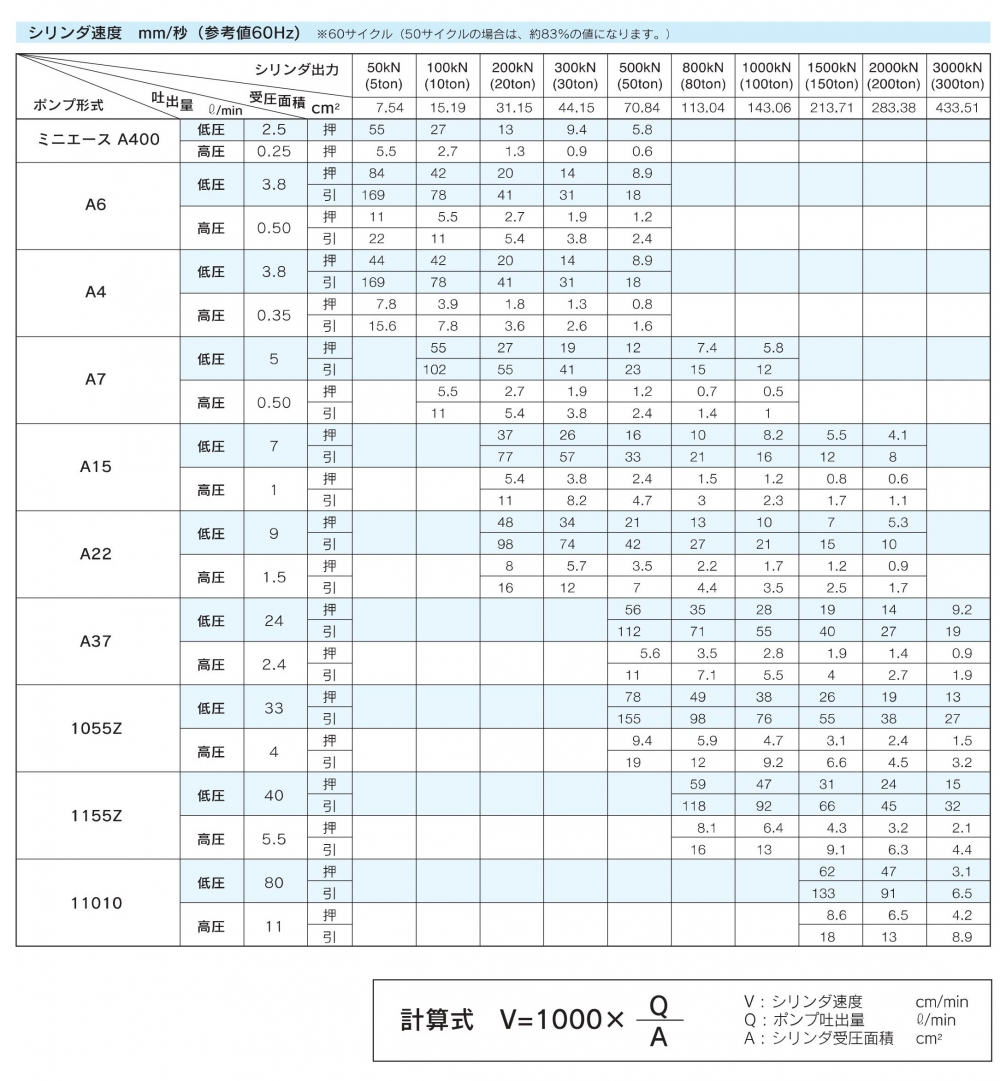

シリンダ速度表
