G-smasherによるダメージレス解砕例

• 延性材料 Ag粒子 解砕処理例
• 延性材料 Ni粒子 解砕処理例
• 延性材料 Cu粒子 解砕処理例
• 複合粒子（コアシェル）解砕処理例
• チタン酸バリウム 解砕処理例
• ナノカーボン材料 解砕処理例

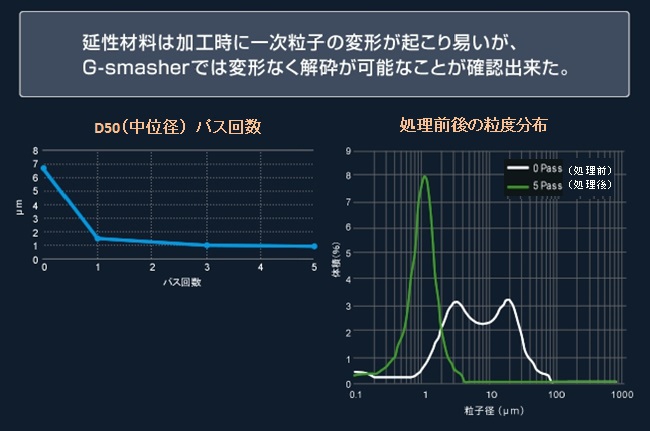

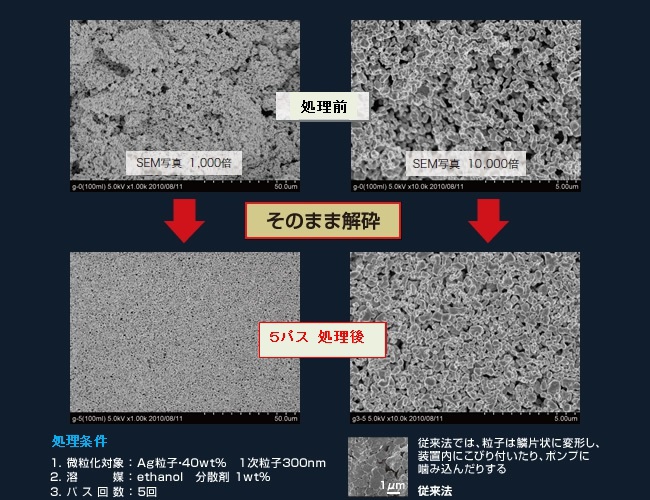

延性材料 Ag粒子 解砕処理例

変形が起り易い延性材料を変形させずに解砕可能なことが確認できた。

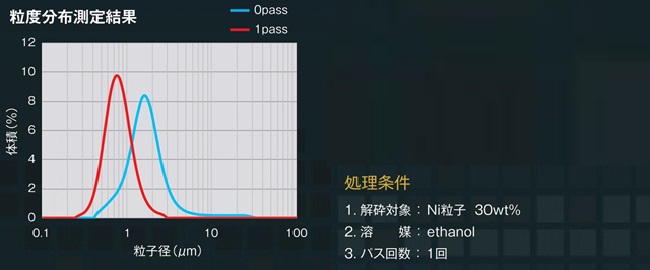

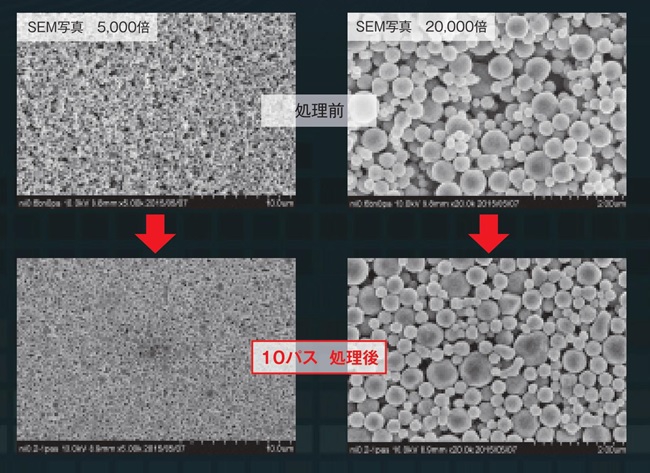

延性材料 Ni粒子 解砕処理例

変形が起り易い延性材料を変形させずに解砕可能なことが確認できた。

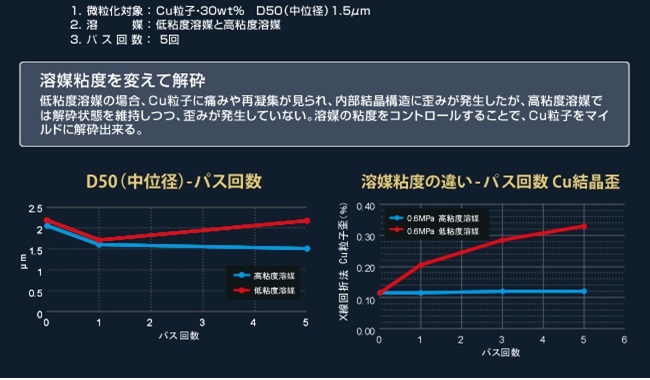

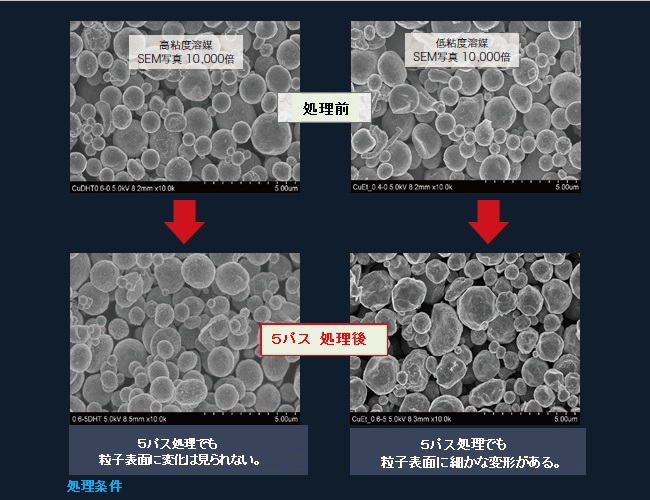

延性材料 Cu粒子 解砕処理例

溶媒の粘度を上げることで粒子を変形させずに解砕することができた。

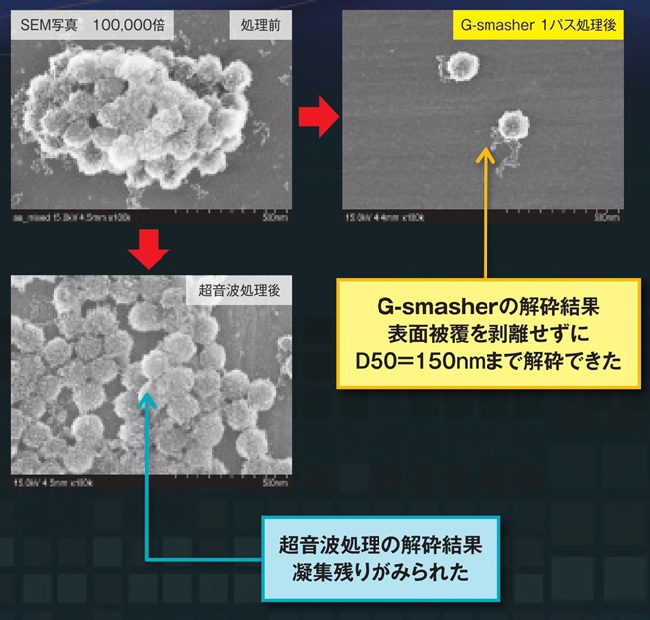

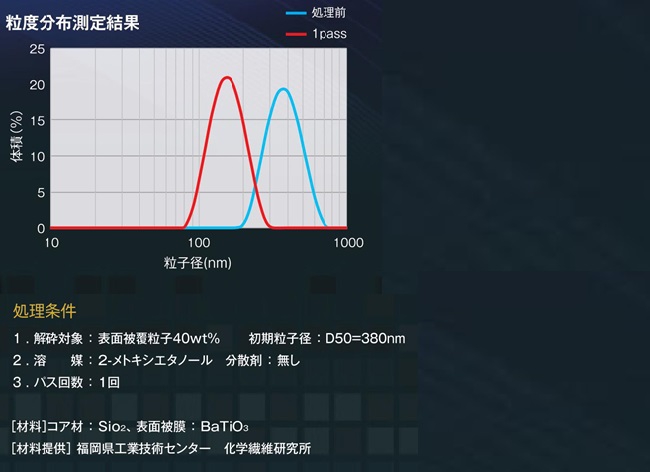

複合粒子（コアシェル） 解砕処理例

矧がれ易い表面被膜を矧がさずに、解砕可能なことが確認できた。

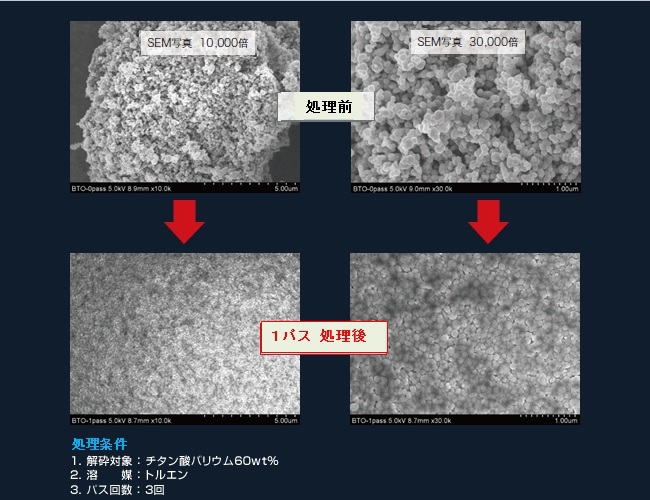

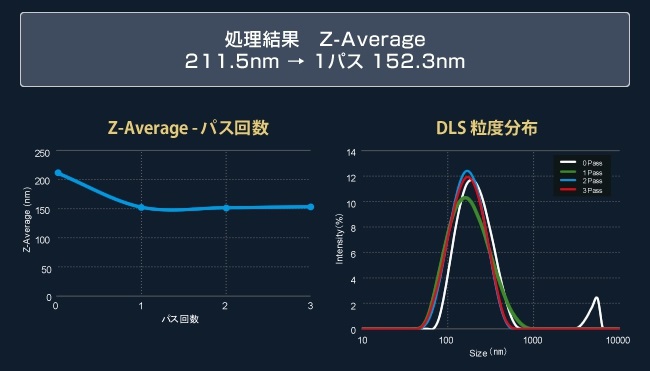

チタン酸バリウム 解砕処理例

セラミック粒子の分散時に見られるチッピングも無く、100nm程度の粒子を解砕できることが確認できた。

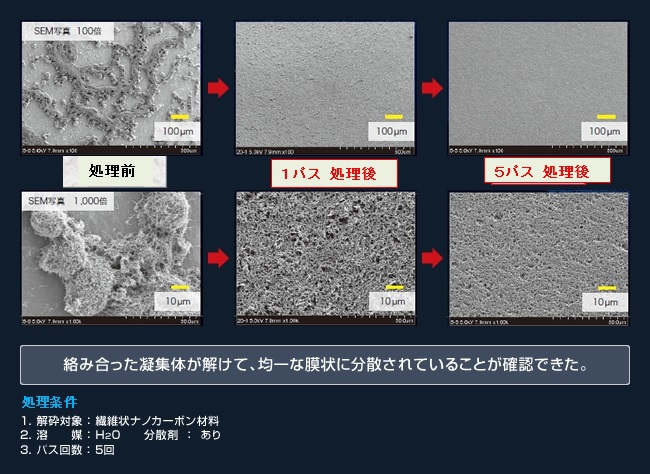

ナノカーボン材料 解砕処理例

繊維を切らずに絡み合った凝集体が解けて、均一な膜上に分散されていることが確認できた。

G-smasherの製品詳細ページはこちらから

現在、お問い合わせ多数いただいております。ありがとうございます。
新規のお問い合わせについては、お時間頂く可能性ありますことご了承ください。
